随着埋地钢质管道顶管穿越的施工工程越来越广泛，管道的外防腐层的保护以及管道绝缘的问题越来越受到行业的重视，在管道施工中，顶管穿越工程无处不在，由于管道穿越的时候经过水泥套管或者钢制套管都要受到很大的摩擦和冲击，那么管道的外防腐层如何才能得到更好的保护呢？从管道防腐层保护和管道绝缘的两个方面考虑，我公司研制了管道绝缘支架这一实用性非常强的产品，在管道穿越套管的时候，安装上高密度聚乙烯材质的绝缘支架后，既能保护管道外防腐层，又能起到管道绝缘的作用，在这种背景下，管道绝缘支架的应用也越来越广泛，越来越被行业认可。因此，管道绝缘支架也逐渐成为了管道外防腐保护者的角色。
产品特点

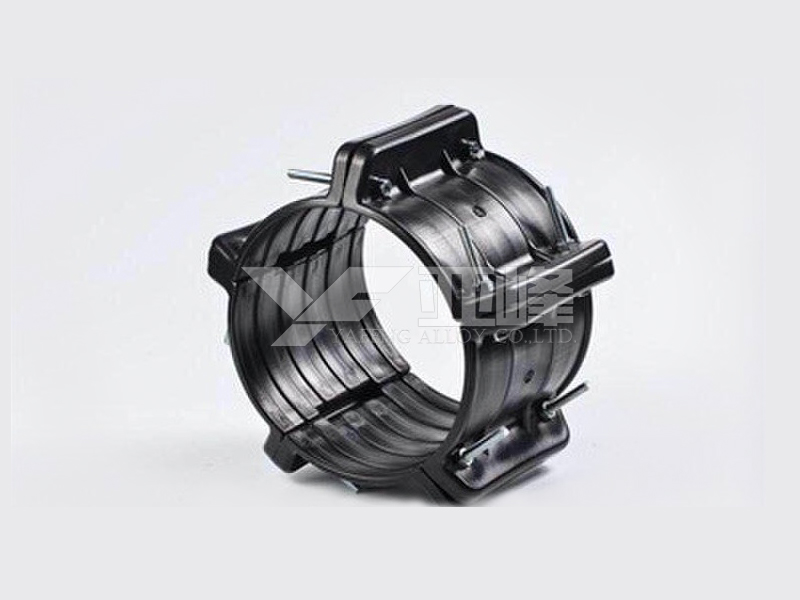

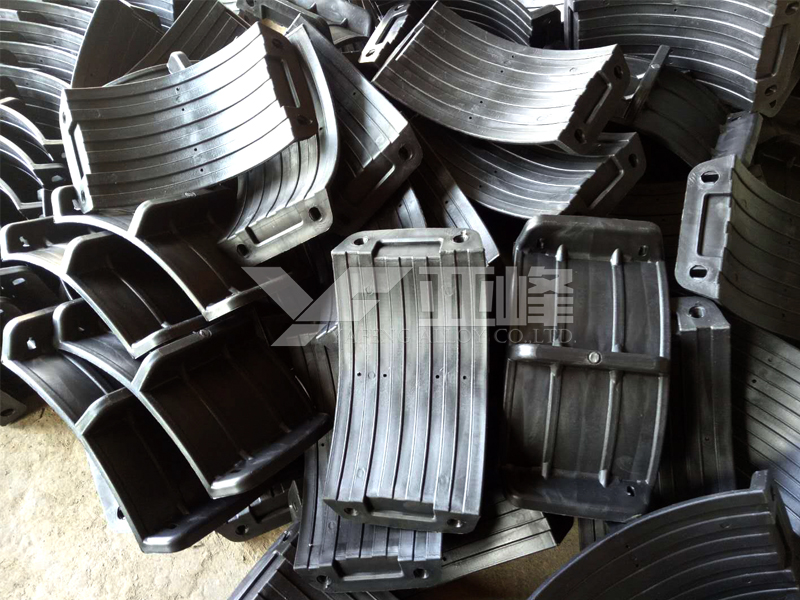

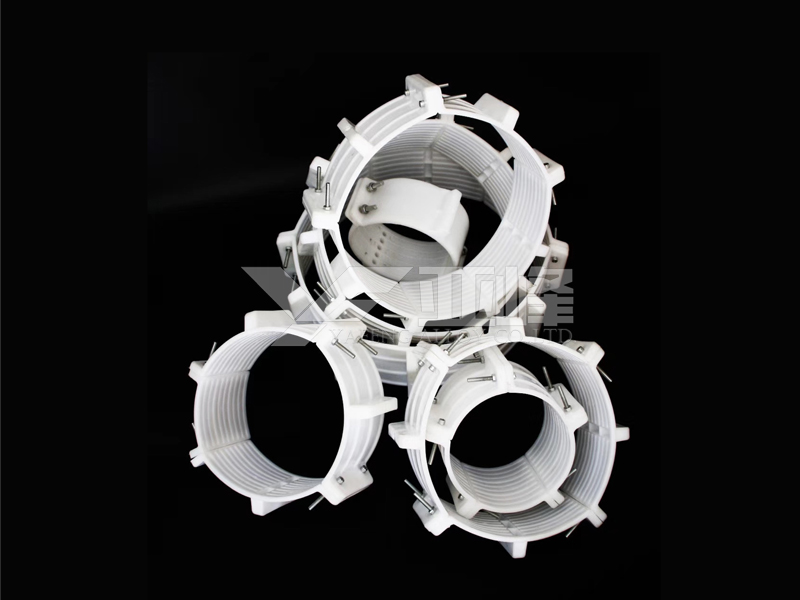

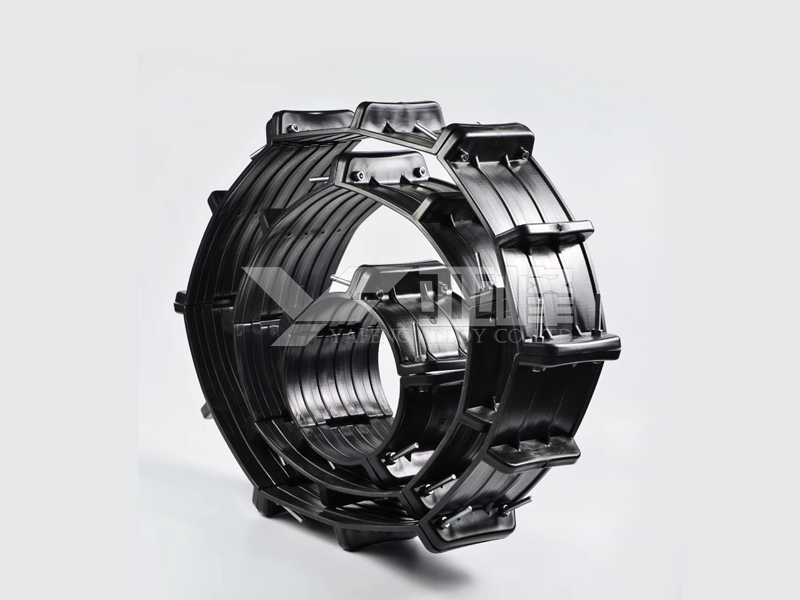

绝缘支架也叫绝缘支撑，一般分中片和小片，管径在426以下用小片，457（含）及以上管径用中片。我公司研发生产的管道绝缘支架在主管道穿越公路，铁路，河流等管道穿越中，用于隔离主管与套管，其材质为高密度聚乙烯，具有绝缘性及长久的抗化学腐蚀性能，优异的耐磨性能和良好的抗冲击性能，以及抗机械，热冲击，应力的性能，其主要质量技术指标已达到国外同行业质量技术标准。它的高强力学承载能力和它的多用途，以及良好的性价比而被广泛应用，质量技术标准已全部达到中国石油管道公司管道技术研究中心的《定向穿越用管道绝缘支撑架执行标准》主要质量技术指标已达到德国同行业质量技术标准。管道绝缘支架特点（1）应用广泛性：我公司研发的管道绝缘支架，广泛应用于石油、天然气、煤气、工业化工液体的输送管道施工穿越公路，河流，桥梁，山脉等，是阴极保护措施不可缺少的阴极保护系列产品中的重要产品。适用于各种条件下管径规格，我公司还可以根据客户需要制造特殊规格的绝缘支架。（2）良好的牢固性：该产品拥有双重的加固措施，四道紧固线，科学而又方便的将支撑块牢固的紧固在管线上，彻底解决了管道施工中因管径大，穿越距离长而极易造成支撑块移动或单项紧固被创损坏，使支撑块脱落的现象，从而保证施工质量。（3）解决施工难点，加快施工速度，提高施工质量：我公司按照施工设计要求，把3mm橡胶板固定在绝缘支架内壁，这样防止了在施工中对管道外防腐层的损伤，既能有效的提高施工速度和施工质量，又满足了设计要求。确保了施工质量，降低了施工成本。
3、 材料性能指标
（1）绝缘支撑须能够保护套入了套管的输送管道并使二者相对绝缘。
绝缘支撑须用挤出型高密度聚乙烯、聚四氟乙烯、高强聚氨基甲酸酯等压模而成，也可用与之
相似或比之更优的材料制成，材料须满足下列要求：
. 在设计温度下能够抵抗冷变形及软化。
• 抗腐蚀
• 抗机械损伤（当输送管道被拖入封堵时）
• 高绝缘性，低吸水性，防止输送管道与封堵之间渗漏及导电
• 耐压以保护输送管道。
（2）有绝缘性及长久的抗化学腐蚀性能，优异的耐磨性能和良好的抗冲击性能，以及抗机械、热 冲击、应力的性能。
性能 指标 ASTM 实验方法
电气强度 ≥20 MV/m D-149
耐压强度 ≥22MPa D-695
拉伸强度 22-35MPa D-638, D-651
冲击强度 ≥8 J/mm D-256
吸水性 0.01% D-570
4、 设计形式
（1）绝缘支撑
绝缘支撑的样式如图 1。绝缘器分段制造，现场组装。镀镉螺拴及螺帽与绝缘器一齐由制造商提
供。组装部件包括 2 部分，适用为 DN 150 mm (6")以下管径。如果管径大于 DN 150mm (6")，可
分隔成更多的部件，但应把组装部件数量控制较小。分隔片的支脚高度应略小于用以下公式计算出的
数值：套管内径-输送管外径/2
